糙率，是影响水流阻力的各种因素中反映过流边界表面对其影响的一个综合系数。混凝土的高糙率问题是水利水电行业普遍存在的问题。

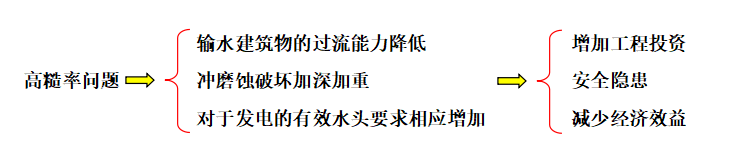

高糙率问题不仅存在安全隐患，还将大大减少其过流能力和经济效益。工程设计中，水力糙率系数直接影响输水断面大小和工程建设投资。据评估预计，南水北调中线工程北京干线糙率系数每降低0.001，就会使工程投资减小数亿元。南水北调中线工程建设过程中，技术人员通过研发表面减阻降糙材料，降低了长距离输水阻力，将混凝土表面糙率系数由0.014降至0.010，输水量提高15%以上。

目前水工建筑物降糙技术包括施工降糙和涂层降糙。施工降糙采用机械磨光机提浆、辊杠或2m靠尺校正、增加人工收光工序等施工手段对大型渠道进行衬砌，或采用岩面修整和模喷混凝土的工艺降低未衬砌和喷锚隧洞输水糙率。涂层防护降糙材料包括弹性涂层材料（聚脲、聚氨酯类）、强韧性涂层材料（环氧树脂类）和防渗膜材料（PVC、SCL类），是最有效、最快捷、最经济的降糙措施。涂层降糙产品可使混凝土表面糙率由通常的0.014～0.018降低到0.010左右的水平，仍不理想。氟改性降糙及防护技术是水工建筑物降糙领域的一项重大突破。

表1 各防护涂料表面粗糙度

表2 各防护涂料与水接触角

图：氟改性降糙防护材料效果图

氟改性高聚物降糙防护涂料利用氟、硅及其它两种聚合物体系进行四元接枝共聚反应而成的新型降糙防护涂料，不仅具有优异的抗冲磨、防碳化、抗冻害、防腐等性能，而且赋予其独特的憎水性、高光洁度和自清洁功能，糙率可达0.008左右，是目前最优异的降糙产品之一，适用于各类水工建筑物的降糙及防护，尤其适用于单体变形量不大水的长距离输水建筑物，如：渡槽、隧洞、渠道等，降糙效果显著，经济效益可观。该涂料可喷涂，可刮涂/滚涂，提高了施工效率，保证了施工质量，降低了施工成本。

常规混凝土的糙率一般为0.013，常用降糙产品单组分聚脲的糙率在0.010~0.012，而根据现有数据进行计算，本技术的糙率≤0.008，是目前已知的糙率最低的防护产品。即使降糙按照由0.010降至0.009进行评估，电站的发电效益仍可提高3%~6%，故该技术带来的经济效益非常可观。
