安徽淠史杭灌区打山渡槽加固工程
施工效果视频
工程概况:

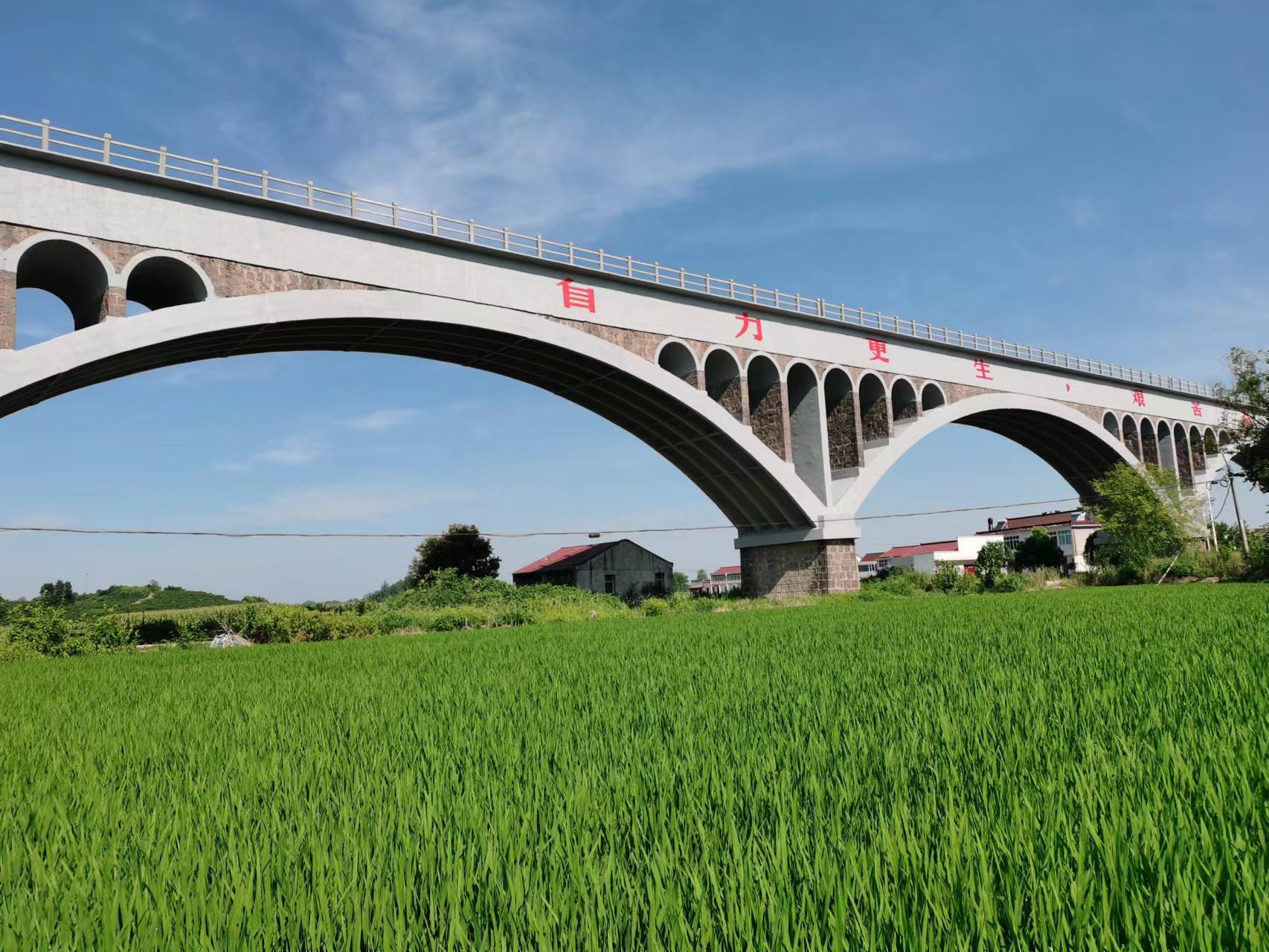

淠史杭灌区是全国三个特大型灌区之一,打山渡槽是杭埠河灌区与淠河灌区的重要沟通工程。渡槽为双曲拱结构,15孔,南北两端孔跨48.75m,其余孔跨50m,槽身长785m,包括进出口段,总长834.20m。槽底净宽6m,槽壁高2.75 m,渡槽设计水深2.2m,流量13m3/s,加大水深2.4m,流量15m3/s。渡槽进口(南端)的渠道和槽身以圆弧形翼墙连接,圆弧半径7.2m,上游渠底高程49.90m(吴淞高程系,下同),槽底高程50.50m,堤顶高程54.40m;渡槽出口(北端)和渠道以八字形连接,下游渠底高程49.56m,堤顶高程54.06m。
存在缺陷:

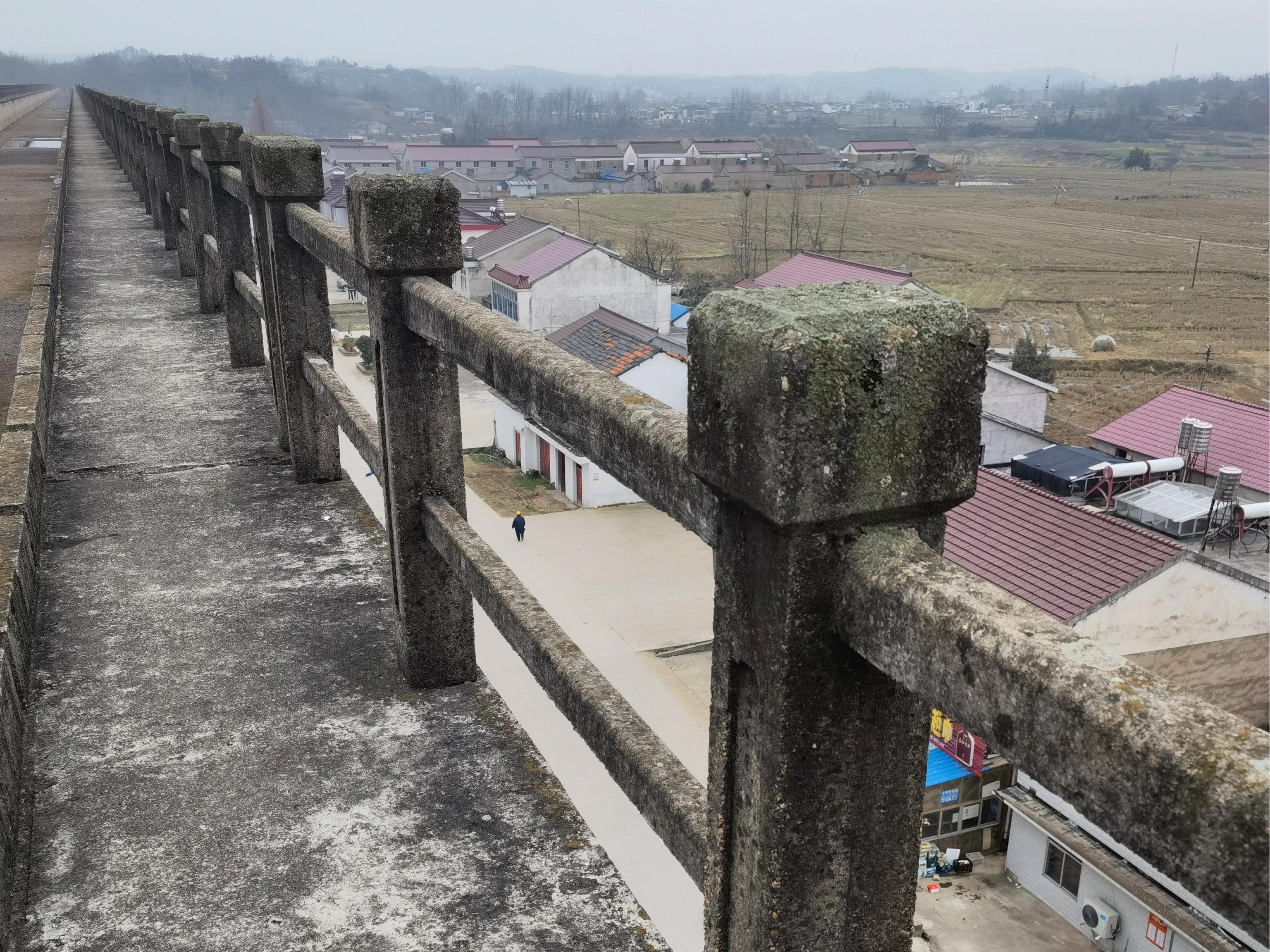

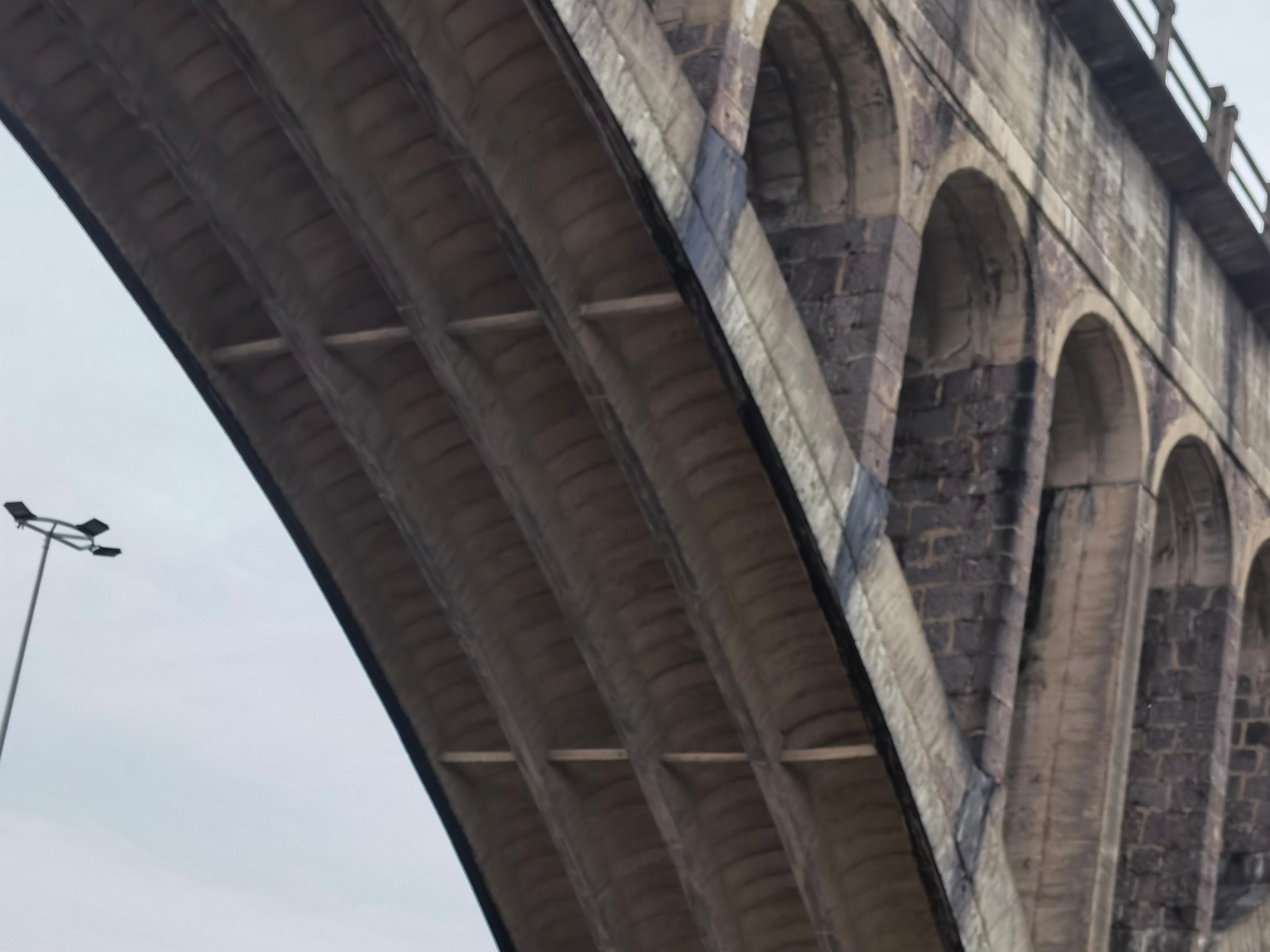

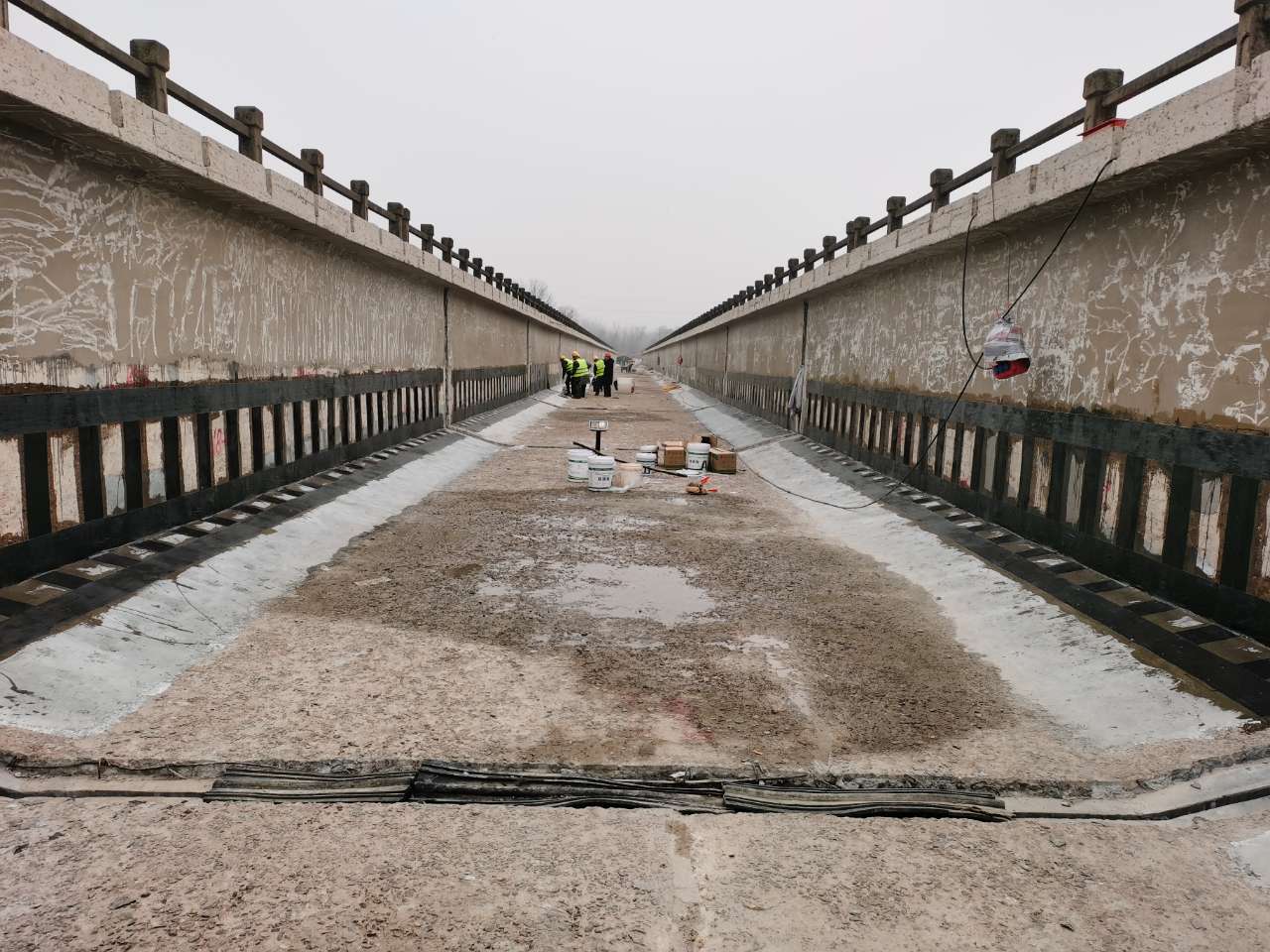

渡槽裂缝较多,检查出1137条裂缝,其中近300条为贯穿性裂缝;底板剥蚀严重,平均深度达5cm左右;槽壳内侧局部钢筋外露锈蚀,局部混凝土脱落;渡槽外侧主要外观缺陷为部分腹拱浆砌石勾缝砂浆脱落、长树(草);渡槽人行道板混凝土大面积剥蚀。
修复内容:
(1)槽身加固工程。包括伸缩缝(底板和边墙)处理、裂缝处理、槽身内壁防渗处理、槽身结构加强;
(2)主拱圈结构加强;
(3)混凝土表面防碳化处理。包括槽身外侧、人行道板顶底面、栏杆、腹拱圈、排架柱、主拱肋、主拱波、拉条、槽墩墩帽等混凝土结构外露表面。

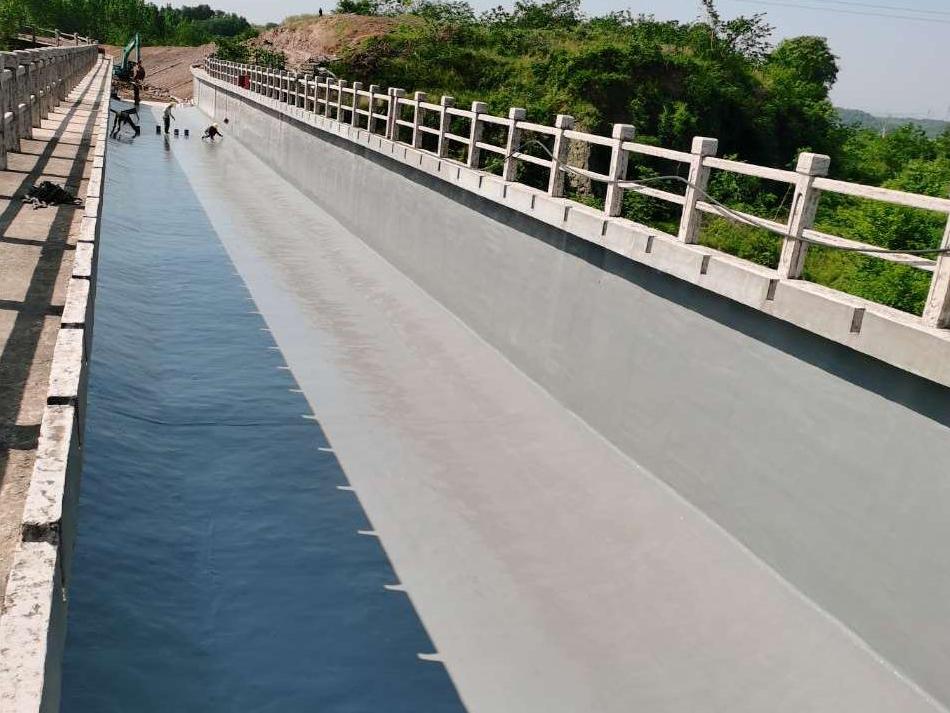

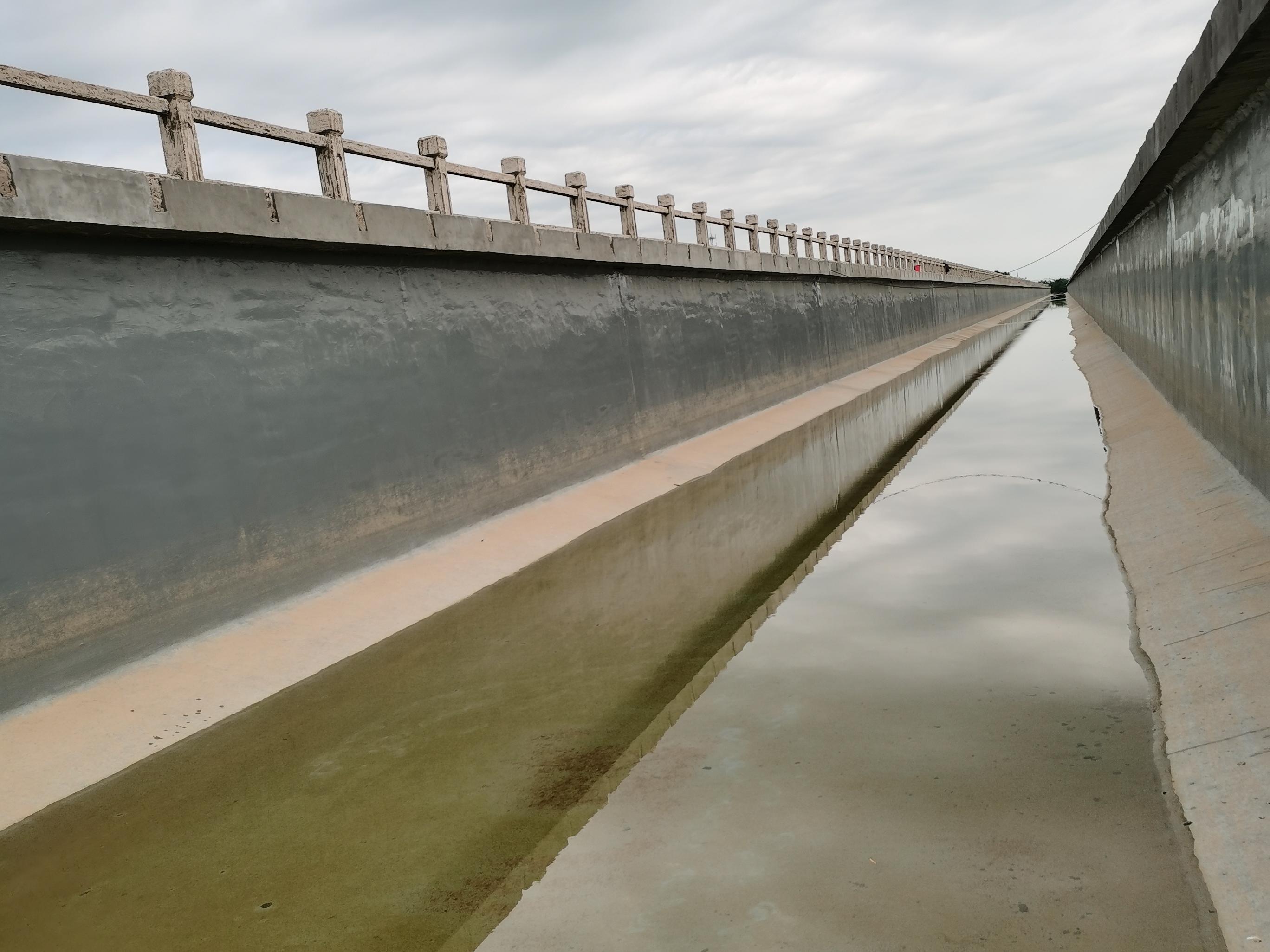

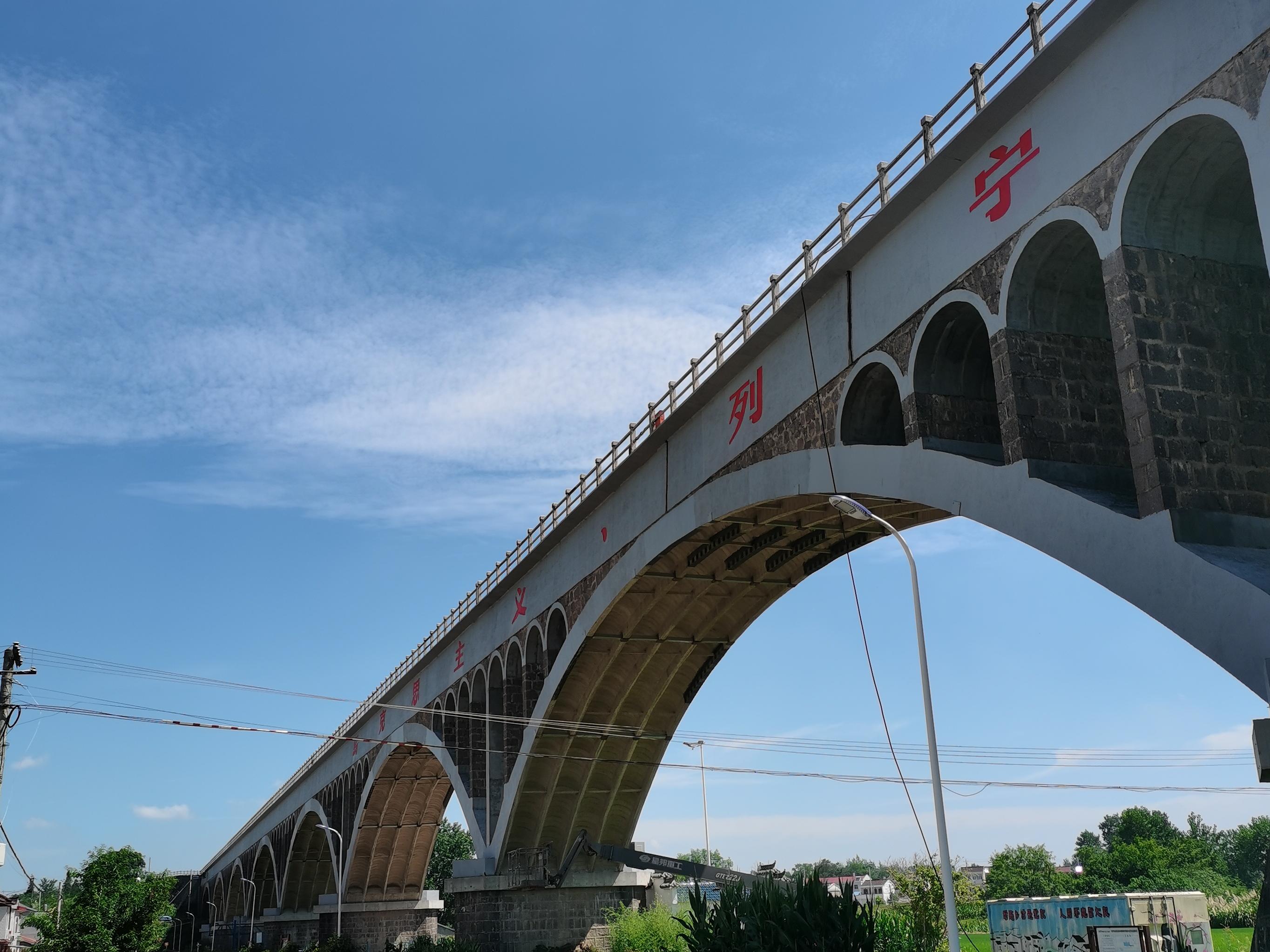

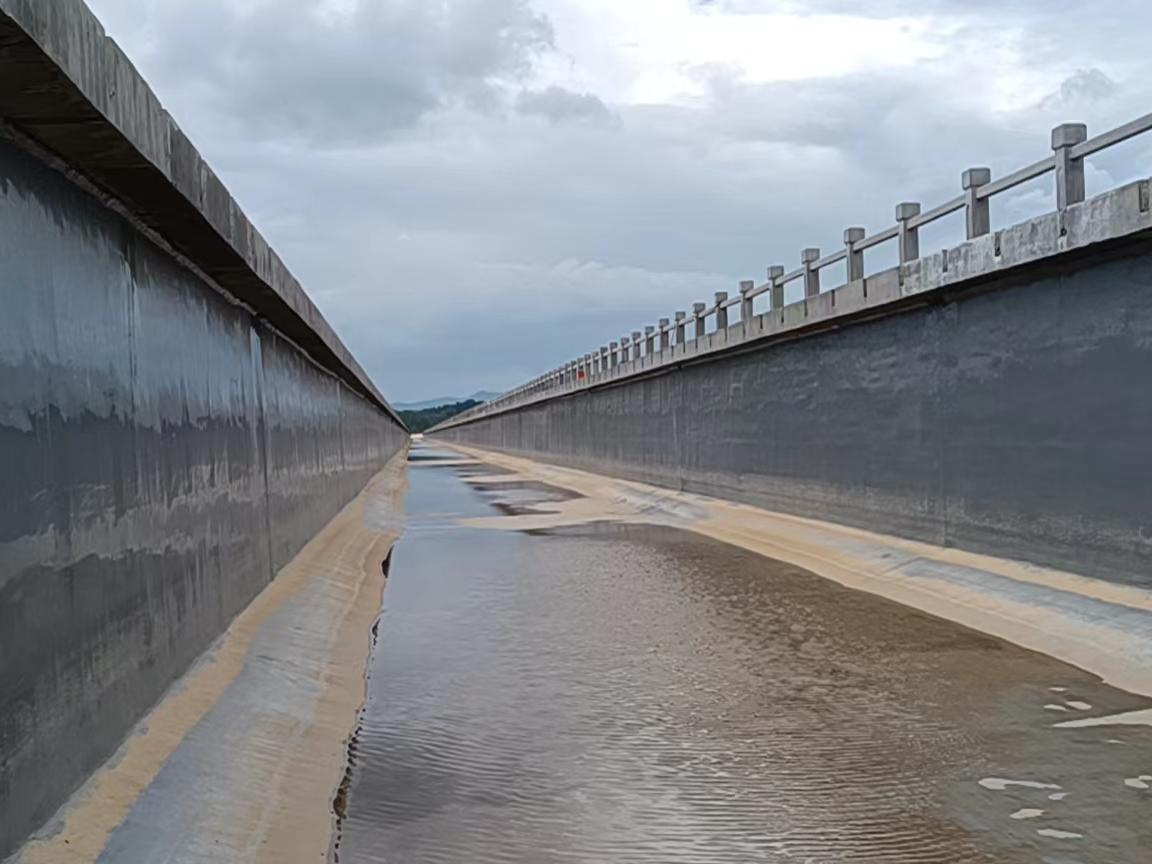

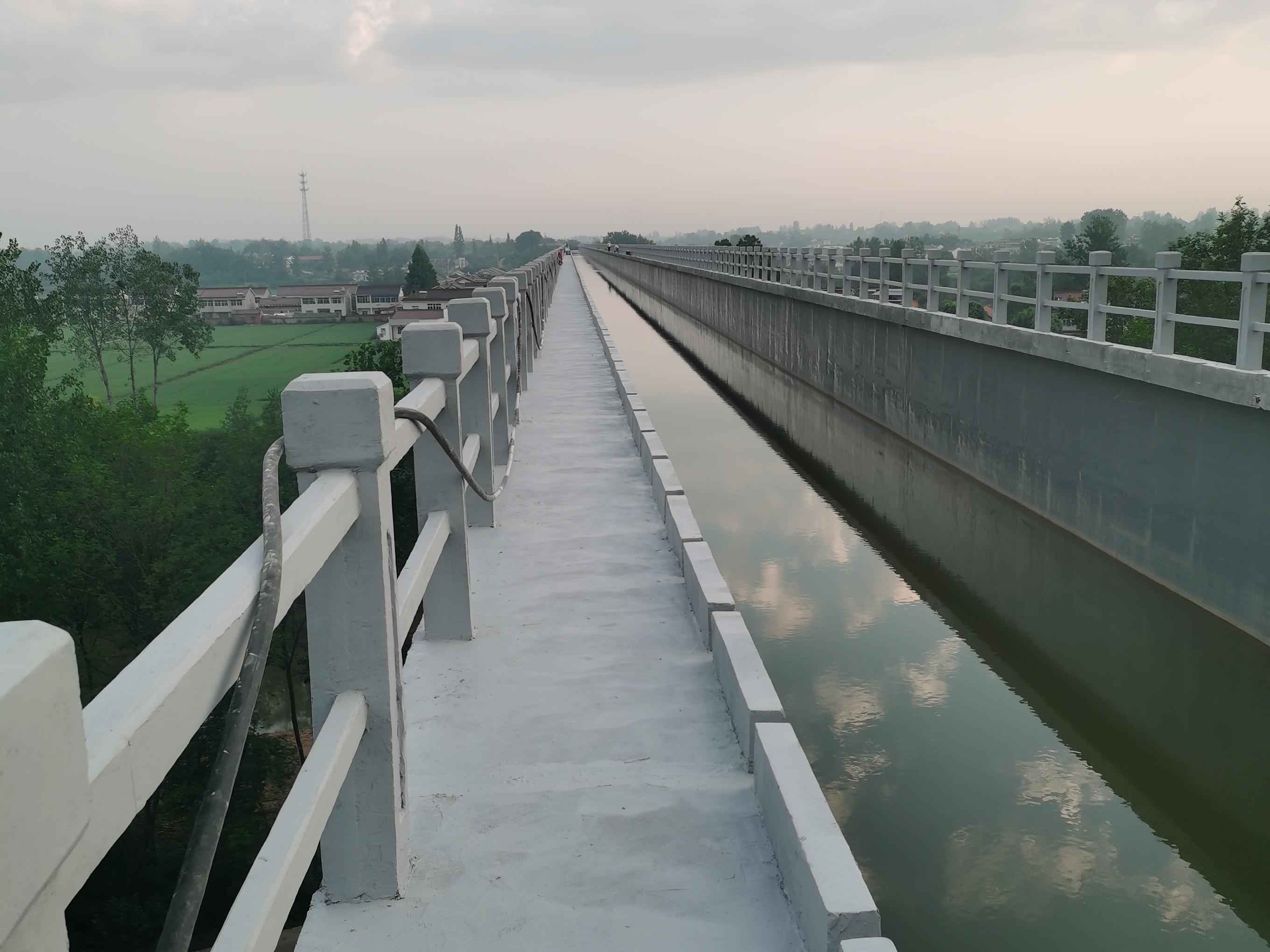

修复效果:

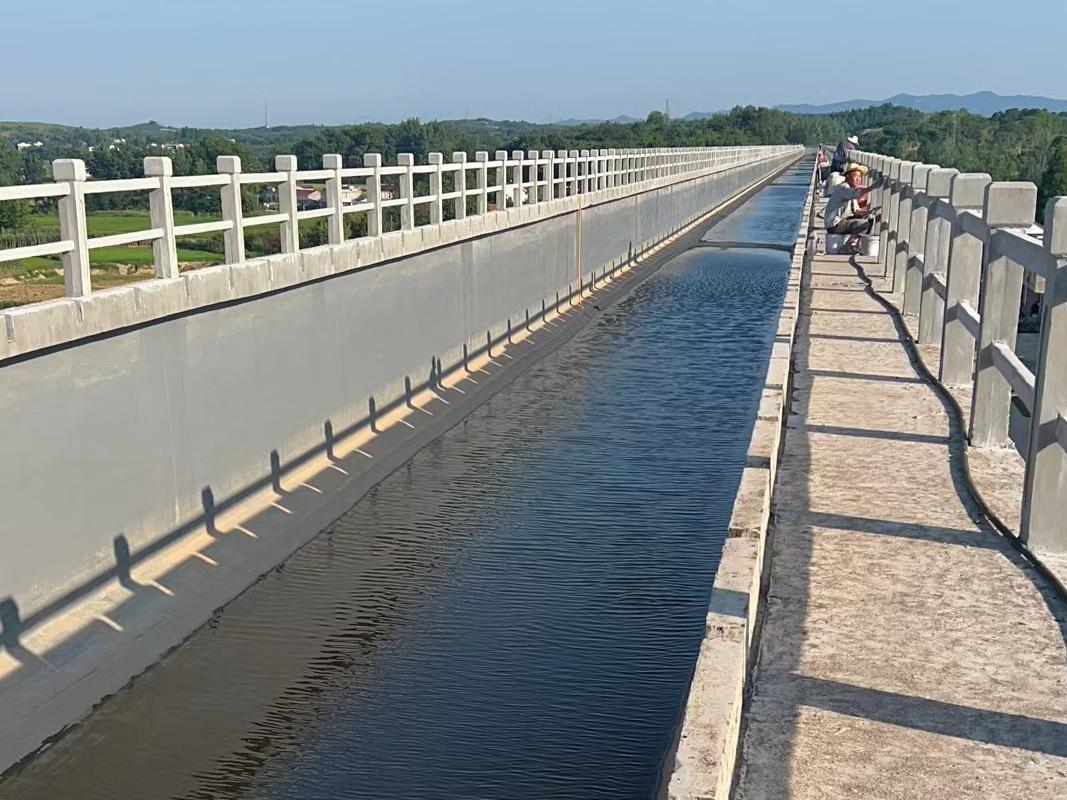

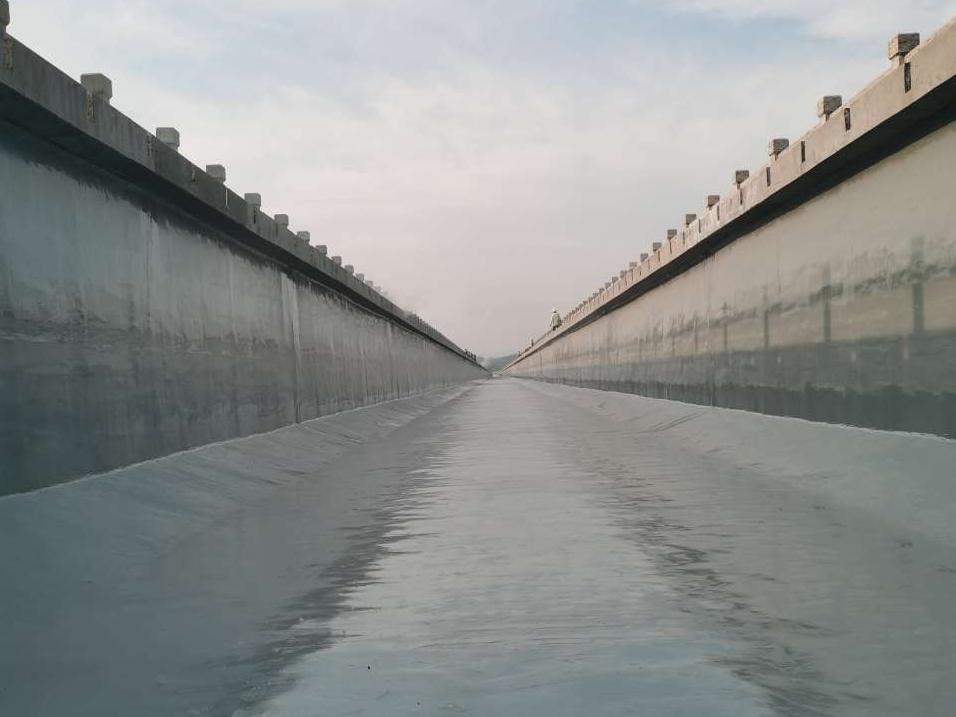

恢复渡槽设计断面体形及平整度,提高槽身抗渗性,延缓槽壁混凝土碳化的发展,防止钢筋的进一步锈蚀,外观整体得到明显提升,也为该渡槽长期安全运行提供了保障。
